耐电压测试仪,耐电压强度击穿试验仪,安规测试仪

发布时间:2023/10/24 16:21:44浏览:136次

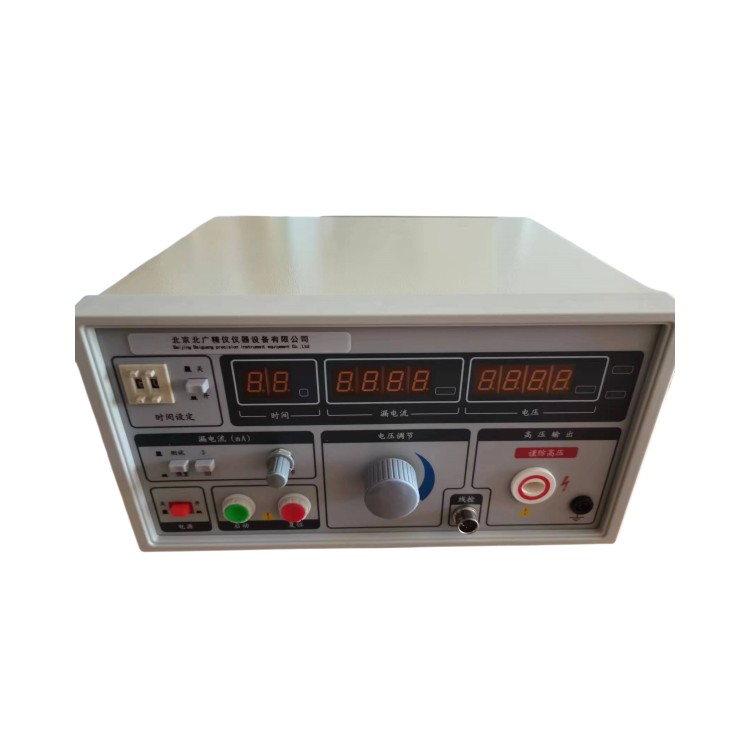

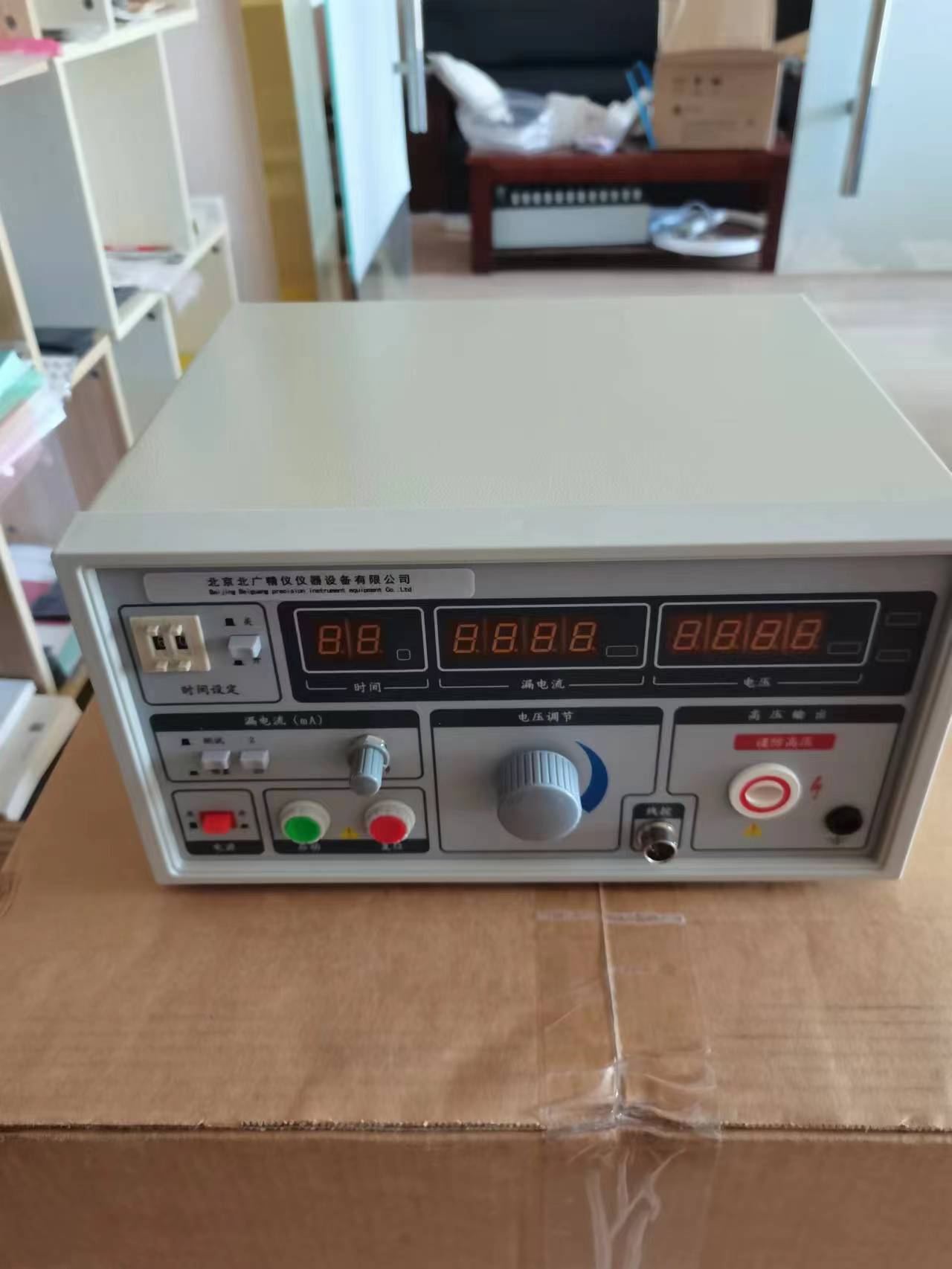

  耐电压测试仪国标要求

本标准规定屯耐电压测试仪的术语和定义、分类、要求、检验方法、检验规则、标志、包装、运输和贮存。

   本标准适用于

输出电压不高于15kV的数字显示以及模拟(指针)指示的交流(工频)和直流耐电压测试仪(以下简称“测试仪”),也适用于符合上述条件的其他试验测试仪器的耐电压部分。

   本标准不适用于匝间冲击电压试验仪等输出电压为脉冲电压或瞬态电压的电压测试仪器。

2.规范性引用文件

   GB/T191-2008  包装储运图示标志

   GB/T2423.1-2008  电工电子产品环境试验  第2部分:试验方法  试验A:低温

   GB/T2423.2-2008  电工电子产品环境试验  第2部分:试验方法  试验B:高温

   GB/T2423.4-2008  电工电子产品环境试验  第2部分:试验方法  试验Db:交变湿热(12h+12h循环)

   GB/T2423.5-1995  电工电子产品环境试验  第2部分:试验方法  试验Ea和导则:冲击

   GB/T2423.10-2008  电工电子产品环境试验  第2部分:试验方法  试验Fc:扰动(正弦)

   GB/T2423.22-2012  环境试验  第2部分:试验方法  试验N:温度变化

   GB/T4208-2008  外壳防护等级(IP代码)

   GB 473.1-2007  测量、控制和实验室用电气设备的安全要求  第1部分:通用要求

   GB 4824-2013  工业、科学和医疗(ISM)射频设备  骚扰特性  限值和测量方法

   GB/T6587-2012  电子测量仪器通用规范

   GB/T9969-2008  工业产品使用说明书  总则

   GB/T11463-1989  电子测量仪器可靠性试验

   GB/T13384-2008  机电产品包装通用技术条件

   GB/T13426-1992  数字通信设备的可靠性要求和试验方法

   GB/T16511-1996  电气和电子测量设备随机文件

   GB/T17626.2-2006  电磁兼容  试验和测量技术  静电放电抗扰度试验

   GB/T17626.3-2006  电磁兼容  试验和测量技术  射频电磁场辐射抗扰度试验

   GB/T17626.4-2008  电磁兼容  试验和测量技术  电快速瞬变脉冲群抗扰度试验

   GB/T17626.5-2008  电磁兼容  试验和测量技术  浪涌(冲击)抗扰度试验

   GB/T17626.6-2008  电磁兼容  试验和测量技术  射频场感应的传导骚扰度

   GB/T17626.11-2008  电磁兼容  试验和测量技术  电压暂降、短时中断及电压变化的抗扰度试验

   GB/T18268.1-2010  测量、控制和实验室用的电设备  电磁兼容性要求  第1部分:通用要求

3.术语和定义

   下列术语和定义适用于本文件。

3.1 耐电压测试仪 withstanding voltage tester

   用于对各种电气设备、绝缘材料和绝缘结构等的绝缘(介电)强度进行检测和试验的仪器。

3.2 指示器 indicator equipment

   测试仪输出电压、击穿电流设定值、测量值及定时单元的组件。

3.3 定时 definite time

   确定测试仪在设定电压下的测试工作时间。

3.4 复位 reset

   使测试仪由报警、定时结束状态恢复到测量准备状态;或者清除上次测量结果,使其处于测量准备状态。

3.5 额定输出电压 rated output voltage

   测试仪高压输出端能够输出的保证测试仪长期连续正常工作的电压。

3.6 额定输出电流 rated output current

   测试仪在额定输出电压下能够输出的保证测试仪长期连续正常工作的电流。

3.7 击穿报警电流 breakdown warning current

   在测试仪上设置的电流值,当测试仪输出电流大于该值时,测试仪应自动切断输出电压并发出报警信号。

3.8 电压持续(保持)时间 voltage duration

   测试仪的输出电压在稳定阶段所经历的时间,不包括电压上升和下降的时间。

3.9 标称容量 nominal capacity

   测试仪的额定输出电压与额定输出电流的乘积。

4.产品分类

4.1 按输出电压类型分类

   可分为交流测试仪和直流测试仪。

4.2 按显示方式分类

   可分为模拟(指针)指示测试仪和数字显示测试仪。

4.3 按升压方式分类

   可分为机械升压测试仪和电子升压测试仪。

   注:由手动调压、测量电路及指示(显示)等部分组成的为机械升压;由升压(调压器或可程控功率放大器)、测量电路及数字显示等部分组成的为电子升压。电子升压测试仪输出电压时应设计成在低电压下接通内部高压变压器,开始时不大于试验值,然后缓慢升到试验值,试验完成后以同样的速度降低电压回零位才切断高压变压器电源。

4.4 按是否具有程控功能分类

   可分为程控测试仪和非程控测试仪。

5.要求

5.1 技术要求

5.1.1 准确度

5.1.1.1 准确度等级

   测试仪的准确度等级为1、2、5、10级。对于不同的测量范围,一台测试仪可以被赋予不同的准确度等级,但一个量程只能有一个准确度等级。

5.1.1.2 允许误差

   不同等级测试仪输出电压、击穿电流允许误差应符合表1的规定。

1  准确度等级及允许误差

准确度等级

1

2

5

10

允许误差%

±1

±2

±5

±10

5.1.1.2.1 输出电压

   输出电压示值的允许误差应满足表1规定,数字显示测试仪在基本量程满度值的10%指示值应符合允许误差的规定。误差计算公式见附录A中式(A.4)。

5.1.1.2.2 击穿报警电流

   击穿报警电流示值的大允许误差应满足表1规定,数字显示测试仪在基本量程满度值的10%点指示值应符合大允许误差的规定。

5.1.1.2.3 输出电压持续(保持)时间

   输出电压持续(保持)时间设定示值与实测值之差不应超过实测值的5%。

5.1.1.2.4 直流输出电压纹波系数

   当输出电流为1mA(负载为阻性负载)时,测试仪直流输出电压的纹波系数不应超过5%。

5.1.1.2.5 交流输出电压失真度

   空载和额定负荷(阻性负载)条件下,测试仪交流输出电压的失真度不应超过5%。

5.1.1.2.6 交流输出电压频率

   程控式测试仪交流输出电压频率的设定值和实际值之差不应超过设定值的1%。

5.1.1.2.7 实际输出容量

   测试仪实际输出容量不应低于标称容量的90%。

5.1.1.3 确定允许误差的条件

   各等级测试仪与各个影响量有关的参比条件及其允许偏差见表2。

2  影响量的参比条件及其允许偏差

影响量

参比条件(除非制造单位另有规定)

允许偏差

环境温度

20℃

±5℃

相对湿度

60%

±15%

电源电压

220V

±5%

电源频率

50(或60)Hz

±5%

电源失真度

0%(纯正弦)

不大于5%

5.1.1.4 影响量的极限及允许该变量

   当测试仪在参比条件下处于稳定工作状态,而某个单个影响量按照6.7.2的要求变化时,除非制造单位对改变量另有规定,测试仪均应符合表3的规定。

3  影响量的极限及允许改变量

影响量

影响量的极限

允许改变量/%

环境温度

-5℃和45℃

50

相对湿度

20%和90%

50

电源电压

参比值的±10%

50

电源频率

参比值的±5%

50

   注:允许改变量以允许误差的百分数表示。

   数字显示测试仪的分辨力应不低于准确度等级的1/5,模拟指示测试仪分辨力见表4。

4  模拟指示测试仪的分辨力

准确度等级

2级及以上等级

5级及以下等级

模拟指示测试仪指示器刻度

1/100

1/50

5.1.2 输出电流与短路电流

   5.1.3.1  交流测试仪出电流不应小于3.5mA,直流测试仪输出电流不应小于10mA。

   注:输出电流有关标准称为脱扣电流、跳闸电流、跳脱电流或击穿电流等。

   5.1.3.2  输出电流达到100mA的交流测试仪,其输出短路电流不应小于200mA。

   5.2  功能要求

   5.2.1  报警功能

   测试仪应具有高压输出警示,当电流值超过预置击穿报警电流时,测试仪能够自动切断输出电压及电流,同时发出声光报警信号。

   5.2.2  定时功能

   测试仪应具有定时功能,并具有“开启”和“关闭”的选择功能,有时间调节装置和时间指示器。定时的方式、范围及其允许误差由产品随机文件规定。测试仪应从试验电压升到设定值时开始计时。被试件在要求的输出电压下达到预置电压持续时间后,测试仪应能自动切断输出电压。

   5.2.3  复位功能

   测试仪复位后均能处于待机状态,并使其处于再次测试准备状态。

   5.2.4  其他功能

   若测试仪具有通讯、遥控等本标准要求以外的其他功能,应能达到产品标准或说明书等随机文件明示的要求。

5.3 机械要求

   5.3.1  外观标志及结构

   5.3.1.1  外观标志

   5.3.1.1.1  测试仪各种外部接口应有明确标识,高压输出端应有明显的高压输出标志及其他必要的警示标志;接地端子应标志清晰,不能标记在可拆卸的部件上;低压端不接地的测试仪应有明确说明并应在操作面板上有明确的标志;铭处于应清晰明显,并不易被擦掉;电源输入端应标明额定工作电压及频率并应有标明保险丝熔断电流大小的标志。

   注:“低压端不接地”指测试仪高压变压器的低电位端处于浮地状态,与测试仪的接地端 钮不存在电气上的连接。

   5.3.1.1.2  金属外壳应有良好的表面处理,不得有镀层脱落、锈蚀、霉斑等现象,也不应有划伤、玷污等痕迹,不允许有明显变形损坏或缺损;塑料外壳应具有足够的机械强度,不得有缺损和开裂、划伤和污迹,不允许有明显的变形;所有按键及按钮控制应灵活可靠、无卡滞现象;电器部件应无明显位移或脱落等现象。

   5.3.1.2  结构

   5.3.1.2.1  测试仪应具备高压启动、复位键,所有端子固定方式应确保充分的和持久的接触,以免松动和发热;接线端钮(接地端子除外)、按键及插座应具有绝缘防护措施,插座应有锁定装置。

   5.3.1.2.2  未在测试仪后面板设置自然通风孔或百叶窗的测试仪外壳的防护等级应符合GB4208-2008规定的IP51要求;在测试仪后面板设置自然通风孔和百叶窗的测试仪在相应部位还应符合GB4208-2008规定的防护等级IP31,采用强制通风时,应有除尘装置,在距离测试仪1m范围内其噪声参比值为60dB,允许误差为±5dB。

   5.3.2  指示与显示

   测试仪在通电时指示或显示应清晰完整。

   5.3.3 冲击

   试验应在测试仪无包装、非工作状态下在表7所列条件下按GB/T2423.5-1995的规定进行冲击试验,波形选用半正弦波。试验后测试仪不应出现损坏或信息改变,并能按本标准准确的工作。

   5.3.4  振动

   试验应测试仪无包装、非工作状态下在表8所列条件下按GB/T2423.10-2008的规定进行振动试验。试验后期测试仪不应出现损坏或信息改变,并能按本标准准确的工作。

   5.3.5  运输

   试验应在测试仪及其附件在完整满包装状态下按GB6587-2012中II组的要求进行,试验后测试仪应不出现损坏或信息改变,并能按本标准准确的工作。
