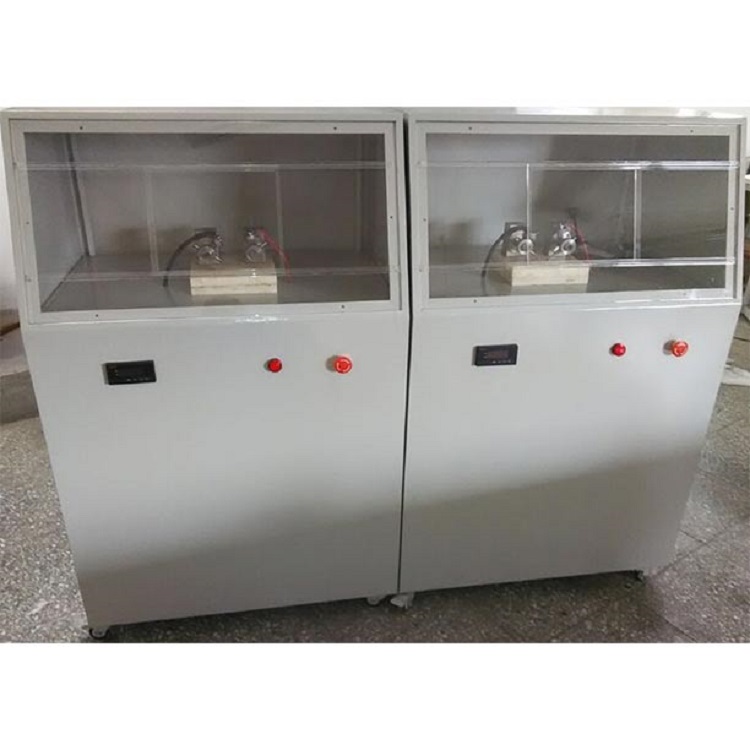

耐电弧试验仪


详细介绍

一、主要适用范围及功能:
本试验机是适合GB1411-2002、IPC650、IEC 61621、ASTMD495标准,并适合JEC 149、UL 746A等试验方法。应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等绝缘材料的耐电弧性能评定主要适用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试;耐电弧试验机采用计算机控制,试验过程中可在线观察试验曲线;自动存储试验条件及试验结果等数据,并可存取、显示、打印。
二、试验过程描述:
过程    弧电流/mA    通断时间/秒    持续时间/秒    试验所经时间/秒
1/8-10    10    1/4s通 7/4s断    60    60
1/4-10    10    1/4s通 7/4s断    60    120
1/2-10    10    1/4s通 7/4s断    60    180
10    10    导通    60    240
20    20    导通    60    300
30    30    导通    60    360
40    40    导通    60    420
三、主要技术要求:
   1、输入电压:    交流 220 V
   2、输出电压:    交流 0--20 KV ;
   3、电器容量:    1.5 KVA
   4、试验方式:    间歇电弧,连续电弧
   5、试验电流:    10MA-20MA-30MA-40MA可选
   6、试验电压控制误差: ≤ 2%
   7、电弧通断时间误差: <5ms
   8、试验电压连续可调: 0--20 KV
   9、电极规格: 不锈钢板状电极 25.4mm*12.7mm*0.15mm
                       钨钢电极 ¢2.4mm*70mm
                       电极配置角110度
                       电极重量:50G
   10、安全防护措施:(1)超压保护
                            (2)过流保护
                            (3)短路保护
                            (4)安全门开启保护
                            (5)软件误操作保护

四、主要配置:
1、试验主机一台
2、2万伏高压发生器一台
3、全自动微电脑电压调压装置一套(串口方式)
4、电压采集及电流采集装置一套
5、试验电极:两套
6、放电棒一只(树脂式)
7、计算机耐电弧测控软件一套
8、专用测控计算机一套
电脑主机配置:1、160G硬盘  2、2G内存  3、DVD光驱4、专用屏蔽机箱及附件
显示器配置:18.5寸纯平液晶显示器一台
9、程序光盘一套
10、产品使用说明书一份
11、合格证一份
12、随机工具一套
