180度剥离强度试验机概述
本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。
主机规格
高精度美国传力力量传感器: 2T ,力量精度在±0.5 %以内。
容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100 , 采用高精度24 bits A/D，取样频率200Hz 。
动力系统:见配置清单
控制系统: 采用Pulse Command控制方式使控制更精准 ，速度控制范围0.01~500 mm/min。 中联板调整具有快速粗调与慢速微调功能。 测试后自动回归原点、自动储存。
数据传输方式：RS232传输
显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
简洁的全程一档与精密全程七档力量线性双校正系统。
豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
测试空间:测试宽度约350 mm（标准规格），联板行走空间950 mm（不含夹具）（标准规格）
全程位移: 编码器2500 P/R，提升4倍精度 ,采用LINE DRIVE编码器抗干扰能力极强 ,位移解析0.01mm。
K安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。
手控方式：可增添无线遥控装置或手动操作盒。（选购）
软件功能介绍:
测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等，测试标准规范。
试品资料:提供使用者设定所有试品数据，一次输入数据永九重复使用。并可自行增修公式以提高测试数据契合性。
双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）
各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。
图形曲线尺度自动Z佳化(Auto Scale)，可使图形以Z佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
测试结果可以EXCEL格式的数据形式输出。
测试结束可自动存档、手动存档，测试完毕自动求算Z大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间Z大值、Z小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。 数据备份：测试数据可保存在任意硬盘分区。
多种语言随机切换：简体中文、繁体中文、英文。
软件具有历史测试数据演示功能。
附件
一年保固书及中文操作说明书各一份。
随机赠送标准拉力夹具一组（其他夹具选购）。
拉力机专用测试软件一份。
品牌电脑一台，惠普彩色喷墨打印机一台
可测试项目
普通测试项目：（普通显示值及计算值）
拉伸应力      拉伸强度
扯断强度      扯断伸长率
定伸应力      定应力伸长率
定应力力值    撕裂强度
任意点力值    任意点伸长率
抽出力        粘合力及取峰值计算值
压力试验      粘合力剥离力试验
弯曲试验      拔出力穿刺力试验
（二）特殊测试项目：
弹性系数即弹性杨氏模量
定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。
比例限：荷重在一定范围内与伸长可以维持成正比之关系，其Z大应力即为比极限。
弹性限：为材料所能承受而不呈永九变形之Z大应力。
弹性变形：除去荷重后，材料的变形完全消失。
永九变形：除去荷重后，材料仍残留变形。
屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈作为屈服点。
屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。
屈服强度：拉伸时，永九伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
弹簧K值：与变形同相位的作用力分量与形变之比。
有效弹性和滞后损失：
在拉力机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。
主要计数指标
荷重元：0-2T区间选配
力量解析度：1/10000
力量准确度：≤0.5％
力量放大倍数：7段自动切换
位移解析度：1/1000
位移准确度：≤0.5％
金属引伸计解析度：1/1000
金属引伸计准确度：≤0.5％
大变形引伸计准确度：±1mm
速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）
行走空间：950mm（不含夹持器、特殊测试空间亦可依客户需求定制）
测试宽度：350mm（特殊测试宽度亦可依客户需求定制）
使用电源:220V 60HZ
功率：600W
机台尺寸:665×455×1700 mm(长×宽×高)
依据标准】
GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM d3574、ASTM d6644、ASTM d5035、ASTM d2061、ASTM d1445、ASTM d2290、ASTM d412、ASTM d3759/D3759M

自动停机：试样破坏后，移动横梁自动停止移动（或自动返回初始位置、
自动换档：根据试验力大小自动切换到适当的量程，以确保测量数据的准确性
条件模块：试验条件和试样原始数据可以建立自己的标准模块的形式存储；方便用户的调用和查看，节省试验时间
自动变速：试验过程的位移速度或加载速度可按预先编制、设定的程序自动完成也可手动改变
自动程制：根据试验要求，用户可方便的建立自己的试验模板（方法、，便于二次调用，可实现试验加载速度、应力、应变的闭环试验控制
自动保存：试验结束，试验数据和曲线计算机自动保存，杜绝因忘记存盘而引起的数据丢失
测试过程：试验过程及测量、显示、分析等均由微机完成
批量试验：对相同参数的试样，一次设定后可顺次完成一批试验
试验软件：中文Windows用户界面，操作简便
显示方式：数据与曲线随试验过程动态显示
曲线遍历：试验完成后，可对曲线进行放大再分析，用鼠标查到试验曲线上各点对应的数据
试验报告：可根据用户要求进行编辑打印
限位保护：具有程控和机械两级限位保护
过载保护：当负荷超过额定值3～5%时，自动停机
报告显示：自动和人工两种模式求取各种试验结果，自动形成报表，使数据分析过程变的简单，便于用户
添加试验方法：用户可跟据试验要求，添加试验方法

主要技术参数
1、型号：YF-800
2、工作室尺寸（mm）：D400×W450×H550
3、温度范围：-30～+100℃（空载）
4、温度均匀度：≤2℃（空载）
5、温度波动度：≤±0.5℃（空载）
6、温度偏差：≤±1.0℃
7、湿度范围：20～98%RH（无有源热负载）
8、湿度波动：±2%R.H
9、湿度偏差：±3%R.H
10、湿度均匀度：±3%R.H
11、升温时间约：-30℃～100℃≤60min
12、降温时间约：20℃～-30℃≤50min
13、负载情况：测试产品应不大于工作室空间的四分之三
14、仪表：美国SWS550可程式高分辨率彩色触摸屏温湿度控制器，可支持英文、中文；电脑PID控制、SSR输出运行；内存程序组10组，每程序组含程序段16段，计160段；段运行时间醉长99小时59分；全部循环醉多999回，部分循环醉多99回，同时可通过U盘接口实时存储数据，通过电脑查看参数。
电气控制系统
1、控制器型号：高清真彩“TFT”液晶触摸显示屏“SWS550”
2、显示器：7寸触摸屏温湿度控制器
3、运行方式：定值/程序方式
4、设定方式：中、英文菜单触摸输入
5、温度：根据设备的温度工作范围调整(上限+5℃，下限-5℃)
6、设定范围：湿度：（0～100）％RH(温湿度试验设备)
7、显示分辨率
温度：0.1℃
湿度：0.1%R.H
    　　　　　时间：0.1min
8、输入：热电偶（铂电阻/电压/电流等，根据设备需要）
9、控制方式：抗积分饱和PID
    　　　　　BTHC平衡调温控制方式(温湿度试验设备)
10、附属功能：故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、定时功能(自动启动及自动停止运行)、自诊断功能。
11、温湿度测量:温度：PT100型铠装热电阻
            湿度：PT100型铠装热电阻
12、全它电器采用：欧姆龙、德力西、施耐德等知名品牌
制冷系统
1、 压缩机：进口环保型法国“泰康”压缩机
2、 制冷方式：单级制冷
3、 制冷剂：美国“杜邦”环保型R404a（臭氧损耗指数为0）
4、 美国“艾高”干燥过滤器
5、意大利“卡士妥”电磁阀
6、膨胀阀：原装进口丹麦“丹佛斯”
7、节流装置：热力膨胀阀、毛细管
8、高低压保护开关丹麦“丹佛斯”
四、加湿系统
1、温度测量原理：采用干湿球原理（干球温度和湿球温度）通过传感器对干球和湿球测度进行探测，将相关数据传递给仪表，仪表根据干、湿球温度差计算得到湿度，自动直接显示在仪表上。
2、加湿：加湿系统中水位控制采用了台湾进口电子液位控制器来控制水泵，配有内置式固定水箱，并装有可视式玻璃水位显示器。
安全保护装置
1、工作室超温报警保护
2、压缩机过热保护
3、压缩机过电流、过载保护
4、加湿的缺水报警保护、供水异常
5、快速保险丝
6、风机过热保护
7、漏电保护（接地保护）
8、过零点闸流体功率控制器
9、缺水保护
10、风扇马达加装过电流保护器
11、接地保护
试验箱标准配置
1、引线孔：直径φ50mm 1个，在试验箱侧壁上,位置待定（可选）
2、观察窗：电热防结露中空玻璃观测窗，灯管9W，其位置在室体结构允许的条件下可按用户要求订制
3、脚轮：4只
电源及功率要求：
1、电源：AC380，功率：12KW,频率：50HZ±0.5HZ
2、电压充许波动：±10%
3、零线、地线单独布线

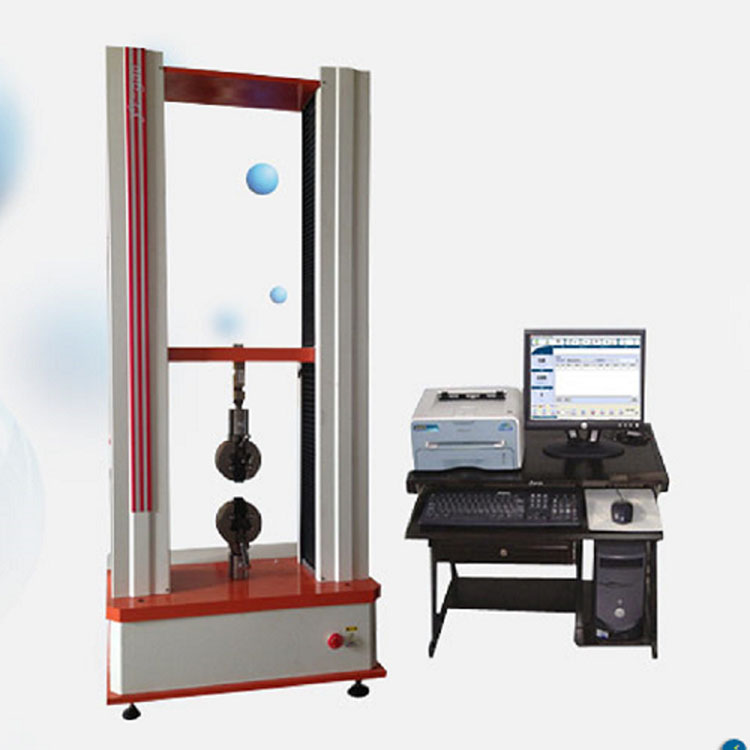

品    名：电脑拉力试验机5KN
型    号：BWN-5KN
概述
本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

主机规格
A. 高精度美国传力力量传感器:5000N ,力量精度在±0.5 %以内。
B. 容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100 , 采用高精度24 bits A/D，取样频率200Hz 。
C.  动力系统:见配置清单
D. 控制系统: 采用Pulse Command控制方式使控制更精准 ，速度控制范围0.01~500 mm/min。 中联板调整具有快速粗调与慢速微调功能。 测试后自动回归原点、自动储存。
E.  数据传输方式：RS232传输
F.  显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
G.  简洁的全程一档与精密全程七档力量线性双校正系统。
H . 豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
I.  测试空间:测试宽度约800mm（标准规格），联板行走空间1200 mm（不含夹具）（标准规格）
J.  全程位移: 编码器2500 P/R，提升4倍精度 ,采用LINE DRIVE编码器抗干扰能力极强 ,位移解析0.001mm。
K. 安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。
L. 手控方式：可增添无线遥控装置或手动操作盒。（选购）

软件功能介绍:
A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、dIN、JIS、BS…等，测试标准规范。
B. 试品资料:提供使用者设定所有试品数据，一次输入数据永九重复使用。并可自行增修公式以提高测试数据契合性。
C. 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）
D. 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。
E. 图形曲线尺度自动醉加化(Auto Scale)，可使图形以醉加尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
F．测试结果可以EXCEL格式的数据形式输出。
G．测试结束可自动存档、手动存档，测试完毕自动求算醉大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间醉大值、醉小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。 数据备份：测试数据可保存在任意硬盘分区。
H．多种语言随机切换：简体中文、繁体中文、英文。
I． 软件具有历史测试数据演示功能。

附件
A.一年保固书及中文操作说明书各一份。
B. 随机赠送拉力夹具一组（其他夹具选购）。
C.拉力机专用测试软件一份。
D.品牌电脑一台，惠普彩色喷墨打印机一台

可测试项目
（一）普通测试项目：（普通显示值及计算值）
●拉伸应力       ●拉伸强度
●扯断强度       ●扯断伸长率
●定伸应力       ●定应力伸长率
●定应力力值     ●撕裂强度
●任意点力值     ●任意点伸长率
●抽出力         ●粘合力及取峰值计算值
●压力试验       ●粘合力剥离力试验
●弯曲试验       ●拔出力穿刺力试验
（二）特殊测试项目：
1.弹性系数即弹性杨氏模量
定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。
2.比例限：荷重在一定范围内与伸长可以维持成正比之关系，其醉大应力即为比极限。
3.弹性限：为材料所能承受而不呈永九变形之醉大应力。
4.弹性变形：除去荷重后，材料的变形完全消失。
5.永九变形：除去荷重后，材料仍残留变形。
6.屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈作为屈服点。
屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。
7.屈服强度：拉伸时，永九伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
8.弹簧K值：与变形同相位的作用力分量与形变之比。
9.有效弹性和滞后损失：
在拉力机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

六、主要计数指标
A．荷重元：5000N区间选配
B．力量解析度：1/10000
C．力量准确度：≤0.5％
D．力量放大倍数：7段自动切换
E．位移解析度：1/1000
F．位移准确度：≤0.5％
G．金属引伸计解析度：1/1000
H．金属引伸计准确度：≤0.5％
I．大变形引伸计准确度：±1mm
J．速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）
K．行走空间：1200mm（不含夹持器、特殊测试空间亦可依客户需求定制）
L．测试宽度：800mm（特殊测试宽度亦可依客户需求定制）
M．使用电源:220V 60HZ
N．功率：600W

电 脑 拉 力 试 验 机 配 置 清 单
编号    名称    地区    品 牌    数 量
1    传感器    美 国    传力    壹 只
2    滚珠丝杆    台 湾    ABBA    贰 根
3    伺服驱动器    日本    松下    壹 台
4    伺服电机    日本    松下    壹 台
5    减速机    德 国    扭卡特    壹 台
6    同步带    中 国    固力特    壹 根
7    主 板    中 国    本厂    壹 块
8    双闭环保持软件    中 国    本厂    壹 份
9    夹 具    中 国    本厂    壹 副
10    电 脑    中 国    联 想    壹 台
11    打印机    中 国    惠 普    壹 台

售后服务承诺
1.我公司产品实行“质量三包”质量保证期一年，终身服务（裁刀为消耗品，不在保修范围之内）。在质量保证期内，对由于设计、制造、工艺或材料的缺陷所发生的故障负责，并免费维修和更换缺陷的零件或整机。质量保证期过后硬件更换接受成本费用，软件免费升级。
2.对于我公司随机配置的易损件不在“质量三包”期内不做免费处理，但保证及时有偿长期优惠供应。
3.我公司在全国设有分公司或办事处，在接到用户故障信息后1小时内响应，2小时内提供解决方案，若需派专业的维修工程师到现场服务，可在48小时内到达现场维修，4小时内排除故障。
4.在质保期满以后，我方将以优惠的价格提供保修服务，当发生故障时，我方仍将按第3项处理。
1、设备安装调试：
免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理
2、培  训：
我公司工程师免费为用户提供操作人员培训，直到操作人员能独立作为止。
3、设备验收标准：
用户方按订货技术要求进行验收。并符合国家标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。
4、设备维修服务：
我公司产品自用户现场调试验收合格后2年内免费保修，终身维护。在2年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。
5、技术zhi持：
对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术zhi持。
6、售后响应：
在接到用户维修邀请后，2小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。
