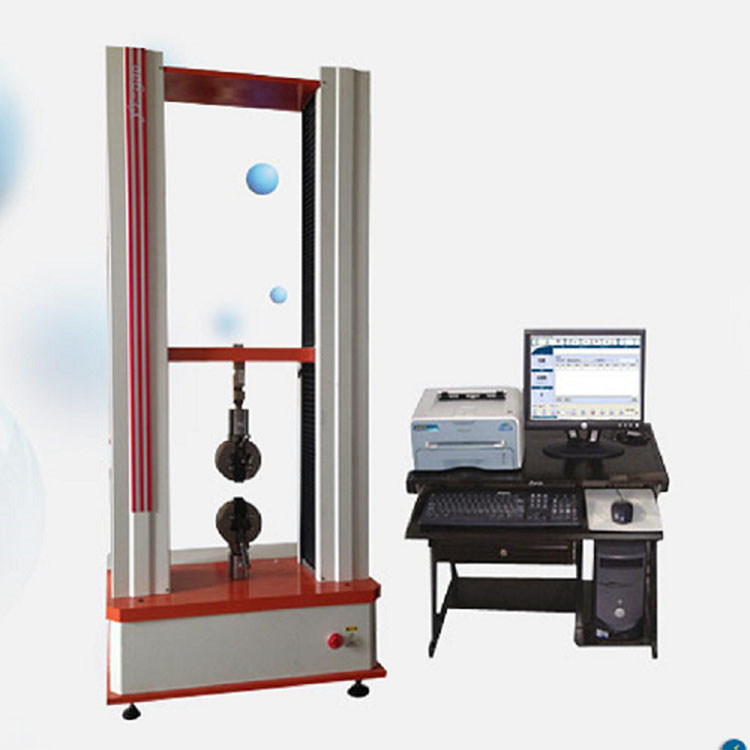

90度剥离强度试验机


详细介绍

90度剥离强度试验机概述
本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。
90度剥离强度试验机主机规格
高精度美国传力力量传感器: 2T ,力量精度在±0.5 %以内。
容量分段:全程七档:× 1,× 2,× 5,× 10,× 20,× 50,× 100 , 采用高精度24 bits A/D,取样频率200Hz 。
动力系统:见配置清单
控制系统: 采用Pulse Command控制方式使控制更精准 ,速度控制范围0.01~500 mm/min。 中联板调整具有快速粗调与慢速微调功能。 测试后自动回归原点、自动储存。
数据传输方式:RS232传输
显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
简洁的全程一档与精密全程七档力量线性双校正系统。
豪华测试界面软件可实现定速度、定位移、定荷重(可设定保持时间)、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
测试空间:测试宽度约350 mm(标准规格),联板行走空间950 mm(不含夹具)(标准规格)
全程位移: 编码器2500 P/R,提升4倍精度 ,采用LINE DRIVE编码器抗干扰能力极强 ,位移解析0.01mm。
K安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。
手控方式:可增添无线遥控装置或手动操作盒。(选购)
软件功能介绍:
测试标准模块化功能:提供使用者设定所需应用的测试标准设定,范围涵盖GB、ASTM、DIN、JIS、BS…等,测试标准规范。
试品资料:提供使用者设定所有试品数据,一次输入数据永九重复使用。并可自行增修公式以提高测试数据契合性。
双报表编辑:完全开放式使用者编辑报表,供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局)
各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,变形单位mm、cm、inch。
图形曲线尺度自动Z佳化(Auto Scale),可使图形以Z佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图,以及多曲线对比。
测试结果可以EXCEL格式的数据形式输出。
测试结束可自动存档、手动存档,测试完毕自动求算Z大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间Z大值、Z小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。 数据备份:测试数据可保存在任意硬盘分区。
多种语言随机切换:简体中文、繁体中文、英文。
软件具有历史测试数据演示功能。
附件
一年保固书及中文操作说明书各一份。
随机赠送标准拉力夹具一组(其他夹具选购)。
拉力机专用测试软件一份。
品牌电脑一台,惠普彩色喷墨打印机一台
可测试项目
普通测试项目:(普通显示值及计算值)
拉伸应力      拉伸强度
扯断强度      扯断伸长率
定伸应力      定应力伸长率
定应力力值    撕裂强度
任意点力值    任意点伸长率
抽出力        粘合力及取峰值计算值
压力试验      粘合力剥离力试验
弯曲试验      拔出力穿刺力试验
(二)特殊测试项目:
弹性系数即弹性杨氏模量
定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数,其值越高,材料越强韧。
比例限:荷重在一定范围内与伸长可以维持成正比之关系,其Z大应力即为比极限。
弹性限:为材料所能承受而不呈永九变形之Z大应力。
弹性变形:除去荷重后,材料的变形完全消失。
永九变形:除去荷重后,材料仍残留变形。
屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。屈服点分为上下屈服点,一般以上屈作为屈服点。
屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,上下起伏,伸长发生较大变化,这种现象叫作屈服。
屈服强度:拉伸时,永九伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。
弹簧K值:与变形同相位的作用力分量与形变之比。
有效弹性和滞后损失:
在拉力机上,以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时,测定试样收缩时恢复的功和伸张时消耗的功之比的百分数,即为有效弹性;测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数,即为滞后损失。
主要计数指标
荷重元:0-2T区间选配
力量解析度:1/10000
力量准确度:≤0.5%
力量放大倍数:7段自动切换
位移解析度:1/1000
位移准确度:≤0.5%
金属引伸计解析度:1/1000
金属引伸计准确度:≤0.5%
大变形引伸计准确度:±1mm
速度范围:0.01-500mm/min(特殊测试速度亦可依客户需求定制)
行走空间:950mm(不含夹持器、特殊测试空间亦可依客户需求定制)
测试宽度:350mm(特殊测试宽度亦可依客户需求定制)
使用电源:220V 60HZ
功率:600W
机台尺寸:665×455×1700 mm(长×宽×高)
依据标准】
GB/T 16491电子式万能试验机、GB/T 1040塑料拉伸性能的测定、GB/T 8808软质复合塑料材料剥离试验方法、GB/T 13022塑料薄膜拉伸性能试验方法、GB/T 2790胶粘剂180°剥离强度试验方法 挠性材料对刚性材料Adhesives, 180°peel strength test method for a flexible-bonded-to-rigid test specimen assembly、GB/T 2791 胶粘剂T剥离强度试验方法 挠性材料对挠性材料、GB/T 2792胶粘带剥离强度的试验方法、GB/T 16825 静力单轴试验机的检验、GB/T 17200橡胶塑料拉力、压力和弯曲试验机(恒速驱动)技术规范、GB/T 3923.1纺织品织物拉伸性能第1部分断裂强力和断裂伸长率的测定、GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定、GB/T 2611试验机通用技术要求、GB/T 6344软质泡沫聚合材料 拉伸强度和断裂伸长率的测定、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM d3574、ASTM d6644、ASTM d5035、ASTM d2061、ASTM d1445、ASTM d2290、ASTM d412、ASTM d3759/D3759M

自动停机:试样破坏后,移动横梁自动停止移动(或自动返回初始位置、
自动换档:根据试验力大小自动切换到适当的量程,以确保测量数据的准确性
条件模块:试验条件和试样原始数据可以建立自己的标准模块的形式存储;方便用户的调用和查看,节省试验时间
自动变速:试验过程的位移速度或加载速度可按预先编制、设定的程序自动完成也可手动改变
自动程制:根据试验要求,用户可方便的建立自己的试验模板(方法、,便于二次调用,可实现试验加载速度、应力、应变的闭环试验控制
自动保存:试验结束,试验数据和曲线计算机自动保存,杜决因忘记存盘而引起的数据丢失
测试过程:试验过程及测量、显示、分析等均由微机完成
批量试验:对相同参数的试样,一次设定后可顺次完成一批试验
试验软件:中文Windows用户界面,操作简便
显示方式:数据与曲线随试验过程动态显示
曲线遍历:试验完成后,可对曲线进行放大再分析,用鼠标查到试验曲线上各点对应的数据
试验报告:可根据用户要求进行编辑打印
限位保护:具有程控和机械两级限位保护
过载保护:当负荷超过额定值3~5%时,自动停机
报告显示:自动和人工两种模式求取各种试验结果,自动形成报表,使数据分析过程变的简单,便于用户
添加试验方法:用户可跟据试验要求,添加试验方法

主要技术参数
型号:YF-800
工作室尺寸(mm):D400×W450×H550
温度范围:-30~+100℃(空载)
温度均匀度:≤2℃(空载)
温度波动度:≤±0.5℃(空载)
温度偏差:≤±1.0℃
湿度范围:20~98%RH(无有源热负载)
湿度波动:±2%R.H
湿度偏差:±3%R.H
湿度均匀度:±3%R.H
升温时间约:-30℃~100℃≤60min
降温时间约:20℃~-30℃≤50min
负载情况:测试产品应不大于工作室空间的四分之三
仪表:美国SWS550可程式高分辨率彩色触摸屏温湿度控制器,可支持英文、中文;电脑PID控制、SSR输出运行;内存程序组10组,每程序组含程序段16段,计160段;段运行时间醉长99小时59分;全部循环醉多999回,部分循环醉多99回,同时可通过U盘接口实时存储数据,通过电脑查看参数。
电气控制系统
控制器型号:高清真彩“TFT”液晶触摸显示屏“SWS550”
显示器:7寸触摸屏温湿度控制器
运行方式:定值/程序方式
设定方式:中、英文菜单触摸输入
温度:根据设备的温度工作范围调整(上限+5℃,下限-5℃)
设定范围:湿度:(0~100)%RH(温湿度试验设备)
显示分辨率
温度:0.1℃
湿度:0.1%R.H
时间:0.1min
输入:热电偶(铂电阻/电压/电流等,根据设备需要)
控制方式:抗积分饱和PID
BTHC平衡调温控制方式(温湿度试验设备)
附属功能:故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、定时功能(自动启动及自动停止运行)、自诊断功能。
温湿度测量:温度:PT100型铠装热电阻,湿度:PT100型铠装热电阻
全它电器采用:欧姆龙、德力西、施耐德等知名品牌
制冷系统
压缩机:进口环保型法国“泰康”压缩机
制冷方式:单级制冷
制冷剂:美国“杜邦”环保型R404a(臭氧损耗指数为0)
美国“艾高”干燥过滤器
意大利“卡士妥”电磁阀
膨胀阀:原装进口丹麦“丹佛斯”
节流装置:热力膨胀阀、毛细管
高低压保护开关丹麦“丹佛斯”
加湿系统
温度测量原理:采用干湿球原理(干球温度和湿球温度)通过传感器对干球和湿球测度进行探测,将相关数据传递给仪表,仪表根据干、湿球温度差计算得到湿度,自动直接显示在仪表上。
加湿:加湿系统中水位控制采用了台湾进口电子液位控制器来控制水泵,配有内置式固定水箱,并装有可视式玻璃水位显示器。
安全保护装置
工作室超温报警保护
压缩机过热保护
压缩机过电流、过载保护
加湿的缺水报警保护、供水异常
快速保险丝
风机过热保护
漏电保护(接地保护)
过零点闸流体功率控制器
缺水保护
风扇马达加装过电流保护器
接地保护
试验箱标准配置
引线孔:直径φ50mm 1个,在试验箱侧壁上,位置待定(可选)
观察窗:电热防结露中空玻璃观测窗,灯管9W,其位置在室体结构允许的条件下可按用户要求订制
脚轮:4只
电源及功率要求:
电源:AC380,功率:12KW,频率:50HZ±0.5HZ
电压充许波动:±10%
零线、地线单独布线
   电子拉力试验机也称电子拉力机,适用于塑料薄膜、复合材料、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、背板材料、橡胶、纸张纤维等产品的拉伸、剥离、变形、撕裂、热封、粘合、穿刺力、开启力、低速解卷力等性能测试。拉力机夹具作为仪器的重要组成部分,不同的材料需要不同的夹具,也是试验能否顺利进行及试验结果准确度高低的一个重要因素。

  电子拉力试验机的操作技巧:

  1、先打开电子拉力试验机的电源,再打开打印机的电源,使其稳定20分钟后,在进一步使用。

  2、安装好夹具,对夹具进行检查。

  3、设置好限位开关。

  4、设置实验方式。

  5、设置实验速度。按速度→数字→确认、设置速度。

  6、输入试样参数。

  7、试验:按运行键,位移自动清零,行正式试验,试验中,两个快捷按钮"暂停""紧急停车"可谁时使用。

  8、打印:试验结实后,按打印→数字→确认即可打印。数字1表打印表头;确认即可打印。数字1表打印表头;印平均值。

  电子拉力试验机适用于塑料薄膜、复合材料、软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、组合盖、金属箔、隔膜、背板材料、无纺布、橡胶、纸张纤维等产品的拉伸、剥离、变形、撕裂、热封、粘合、穿刺力、开启力、低速解卷力、拨开力等性能测试。
